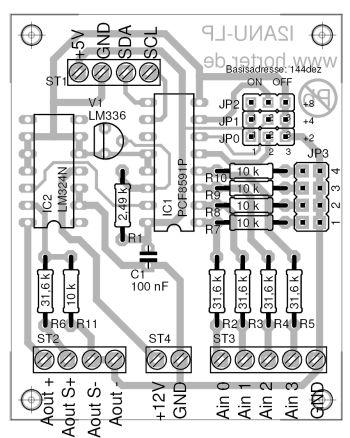

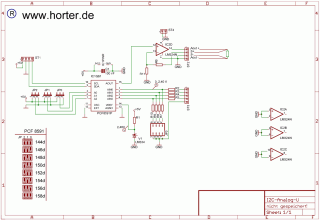

Die I²C-Analogkarte - vier analoge Eingänge 0-10V und ein analoger Ausgang 0-10V |
|
|
|
Stückliste:
| Bauteil |
Bezeichnung |
Anzahl |
| R1 |
Präz. Widerstand
2,49 kOhm
|
1 |
| R2 - 6 |
Präz. Widerstand
31,6 kOhm |
5 |
| R7 - 11 |
Präz. Widerstand
10,0 kOhm |
5 |
| V1 |
Referenzspannungsquelle LM334-Z2,5 |
1 |
| C1 |
Keramik-Kondensator 100 nF |
1 |
| IC1 |
PCF 8591
I²C-Analogbaustein
IC-Fassung 16 pol. |
1
1 |
| IC2 |
4fach
Operationsverstärker LM324
IC-Fassung 14 pol. |
1
1 |
| JP0 - 3 |
Pfostenleiste 17
pol.
Jumper |
1
7 |
| ST1, ST2 |
Anschlussklemme 4pol |
2 |
| ST3 |
Anschlussklemme 5pol |
1 |
| ST4 |
Anschlussklemme 2pol |
1 |
|
|
|
 |
