Mit dem I2C-Buffer Modul können sie ohne großen Lötaufwand die Funktion des Bausteines P82B96 testen.
Mit dem Buffer können laut Datenblatt
des
P82B96
Busleitungen bis 200 Meter aufgebaut werden.
Werfen Sie dazu auch einen Blick in die Beschreibung
AN255-02.pdf ab Seite 13. Am anderen Ende
sitzt wieder
ein Buffer der den "hochgespannten" Pegel wieder auf
Standard I2C zurückholt. Danach können wieder beliebig viele
Slaves verschalten werden. |
Aufbau:
Hier die Pin-Belegung des Chips P82B96.
|
| Pin |
Bezeichnung |
Bedeutung |
| 1 |
Sx |
I2C-Signal x z.B. SCL |
| 2 |
Rx |
Empfangs-Signal x |
| 3 |
Tx |
Sende-Signal x |
| 4 |
GND |
Masse |
| 5 |
Ty |
Sende-Signal y |
| 6 |
Ry |
Empfangs-Signal y |
| 7 |
Sy |
I2C-Signal y z.B. SDA |
|
8 |
VCC |
Versorgungsspannung (+5V) |
|
Schema:
Auszug aus der Dokumentation von Philips Semiconductors.
Beschreibungen:

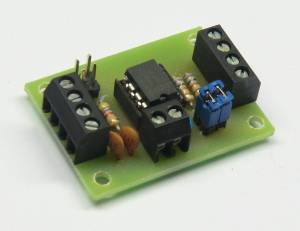

| I2C-Buffer-Testplatine mit P82B96 |
 |
Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen. |
|
