Firmwareupgrade für das I2C-RS232-Modem 2:Das
Firmwareupdate ist nur möglich wenn der Jumper JP2 in Richtung
Firmware laden gesteckt ist.
Zum Firmwareupdate sind folgende Schnitte notwendig:
- Laden Sie sich den gewünschten Firmwarestand als ZIP-Datei
auf dieser Seite herunter
und entpacken Sie das Programm in einem Unterverzeichnis.
Im zip-Archiv sind zwei Dateien enthalten.
- ftd2xx.dll (USB-Treiber)
- I2C_USB_Modem_Vxxx.exe (Firmwareloader)
Die exe-Datei muss später zum Firmwareupdate gestartet werden.

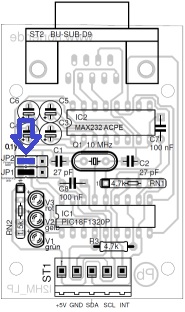

- Stecken Sie den
Jumper JP2 in die linke Position.

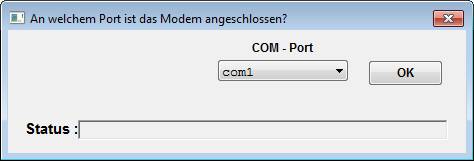

- Nun starten Sie den Firmwarelader per Doppelklick.
Im Auswahlfeld "COM-Port" müssen Sie angeben an welcher
Schnittstelle an Ihrem PC das Modem angeschlossen ist.
- Sie bestätigen mit OK und bekommen folgendes Fenster.
Hier "Start Download" drücken
- Jetzt die Spannung am Modem anschließen so lange der grüne
Balken nach links läuft
- Der Upload beginnt.
- Die rote LED leuchtet so lange die neue Firmware auf das
Modem übertragen wird. Der Balken läuft zwei mal nach rechts und
anschließend werden die Daten überprüft. Das dauert ca. zwei
Minuten.
Achtung
Bitte während des Firmwareupdates das Modem nicht vom Netz- oder
vom USB-Port trennen. Bitte warten Sie unbedingt bis die rote
LED am Modem erlischt auch wenn der Firmware-Loader am PC
keine Reaktion mehr zeigt.
- Jumper wieder in die ursprüngliche Position bringen. Fertig
Behoben:
Wurden
zu viele Daten an das Modem gesendet kam es innerhalb des Controllers zu einem Overrun
und der
RS232 Receiver wurde gesperrt.
Dieser Zustand wird nun vom Prozessor erkannt und behoben. Das Modem hängt sich nicht mehr auf |
 |
Mit diesem Programm kann die Baudrate
und der Zeichenrahmen der seriellen Schnittstelle
eingestellt werden. Die Einstellung wird dauerhaft im Modem
gespeichert.
Konfigurationstool
I2C_Modem_2_seriell_Config.zip (29 kB)
|
 |
