I2C RS232 Modem 2 Schaltplan / I2C RS232 Interface shematic

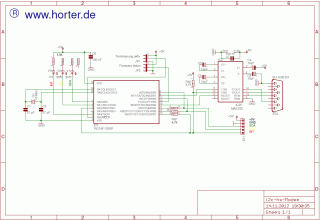

Schaltplan:

Datenblatt (ca. 335 kB)
i2c-hs-modem_db.pdf

Schaltplan (ca. 23 kB)
i2c-hs-modem_sp.pdf


Bestückungsplan:

PCB Layout I2C-RS232-Interface

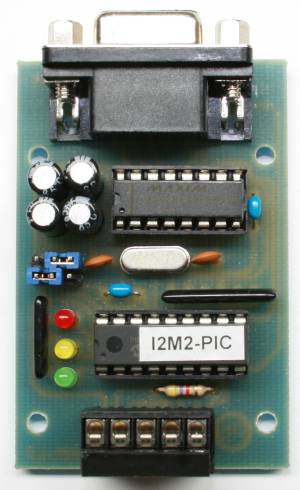

Leiterplatte I2C-RS232-Modem

Stückliste:

Bauteil Bezeichnung Anzahl

RN1 Widerstandsnetzwerk 5x 4,7k 1

RN2 Widerstandsnetzwerk 4x 1,5k 1

R3 Widerstand 4,7 kOhm 1

V1 LED 3mm 2 mA grün 1

V2 LED 3mm 2 mA gelb 1

V3 LED 3mm 2 mA rot 1

C1, C2 Keramik-Kondensator 27 pF 2

C3 - C6 Elko 0,1 yF 16V 4

C7, C8 Keramik-Kondensator 100 nF 1

Q1 Quarz 10 MHz 1

IC1 I2M2-PIC PIC18F1320P (programmiert + Fassung 18 pol. 1

IC2 MAX232 ACPE + Fassung 16 pol. 1

JP1, JP2 Pfostenleiste 3pol mit Jumper 2

ST1 Anschlussklemme 5 pol steckbar oder fest 1

ST2 SUB-D 9 Buchse 1

I2HM-LP Leiterplatte bleifrei verzinnt mit Lötstopmaske 1

Zubehör

I2HR WAGO-Montagerahmen für Kleinplatinen 1

I2HN Schaltnetzteil 5V 1,4A für DIN-Schiene 1

Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.

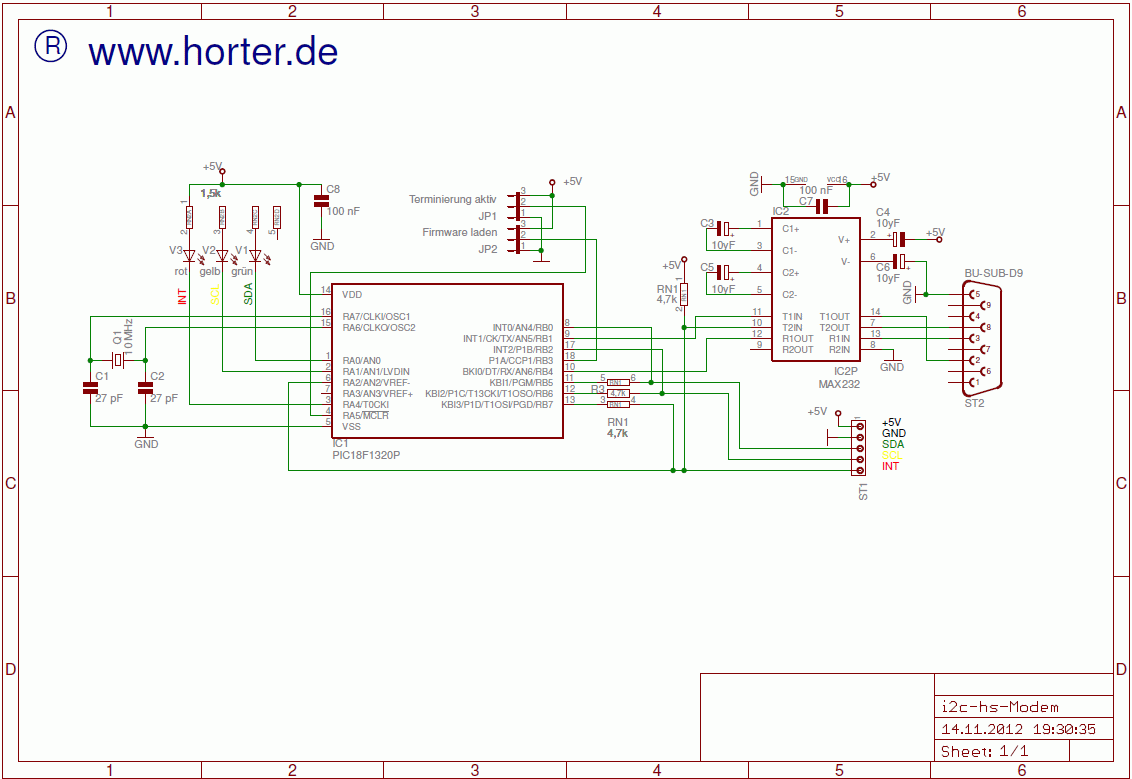

Schaltplan für I2C-RS232-Modem 2

Kommunikation zum I2C-Bus mit einfachen Steuerbefehlen über die serielle Schnittstelle
