I2C-Chipkartenleser Schaltplan

Auslesen und beschreiben von I2C-Chipkarten

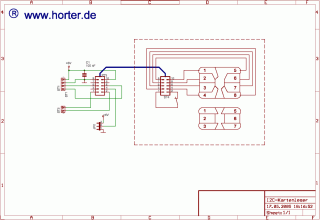

Schaltplan:



Datenblatt (ca. 61 kB)
i2c-kartenleser_db.pdf

Schaltplan (ca. 35 kB)
i2c-kartenleser_sp.pdf

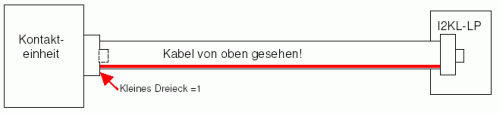

Verbindungsleitung:


Stückliste:

Bauteil Bezeichnung Anzahl
C1 Keramik-Kondensator 100 nF 1
JP1 Pfostenleiste 3pol + Jumper 1
ST1 Anschlussklemme 4pol 1
ST2 Anschlussklemme 2pol 1
ST3 Wannenstecker 10pol
Pfostenverbinder 10pol
Flachbandleitung 50cm
1
2
1
I2KL-LP Leiterplatte 1



Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
