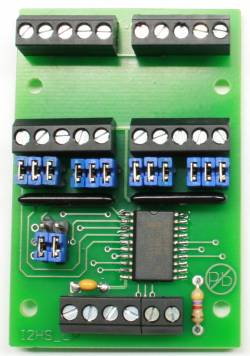

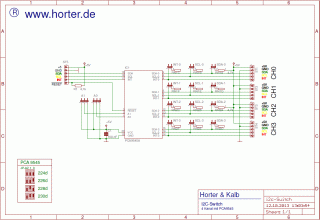

Schaltplan:
 |
|

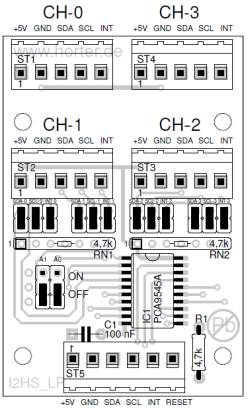

Bestückungsplan:
Stückliste:
| Bauteil |
Bezeichnung |
Anzahl |
| RN1, RN2 |
Widerstandsnetzwerk 6x 4,7k |
2 |
| C1 |
Keramik-Kondensator 100 nF |
1 |
| IC1 |
PCA9545A SMD SO-20 |
1 |
| JP1 - 14 |
Pfostenleiste 2 / 3pol + Jumper |
14 |
| ST1-4 |
Anschlussklemme 5 pol steckbar oder fest |
4 |
| ST5 |
Anschlussklemme 6 pol steckbar oder fest |
1 |
| I2HS-LP |
Leiterplatte doppelseitig bleifrei verzinnt mit Lötstopmaske |
1 |
| Zubehör |
|
|
| I2HR |
WAGO-Montagerahmen für Kleinplatinen |
1 |
 |
Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen. |
|
