I2C-USB-Modem Schaltplan

Kommunikation zum I2C-Bus mit einfachen Steuerbefehlen über das I2C-USB-Interface

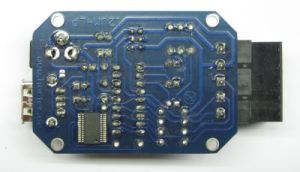

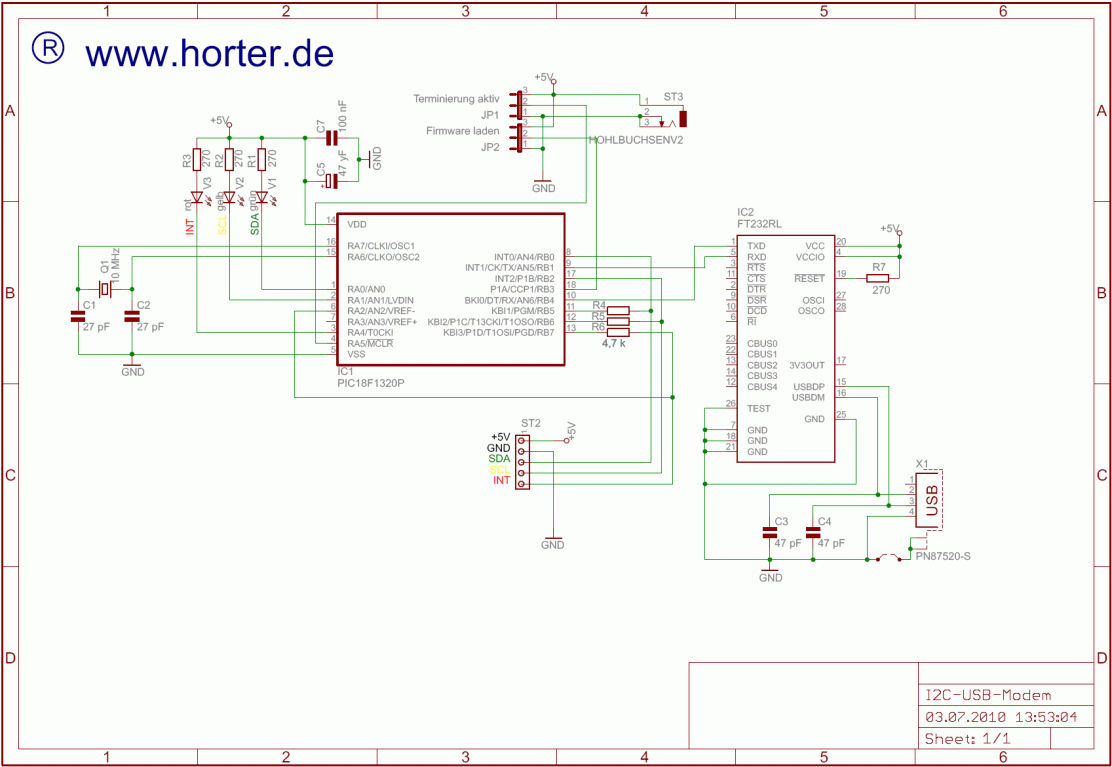

Schaltplan:



Datenblatt (ca. 23 kB)
i2c-usb-modem_sp.pdf

Schaltplan (ca. 392 kB)
i2c-usb-modem_db.pdf

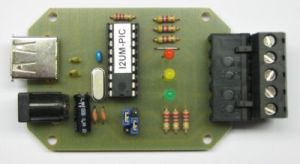

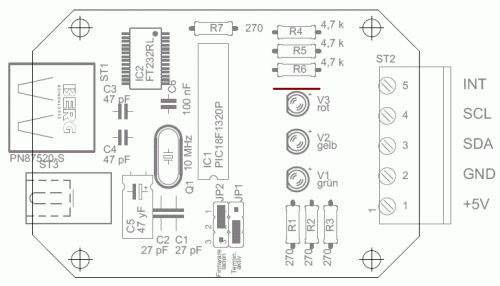

Stückliste:

Bauteil Bezeichnung Anzahl
R1 - 3, R7 Widerstand 270 Ohm 4
R4 - 6 Widerstand 4,7 kOhm 3
V1 LED 3mm grün 1
V2 LED 3mm gelb 1
V3 LED 3mm rot 1
C1, C2 Keramik-Kondensator 27 pF 2
C3, C4 Keramik-Kondensator 47 pF 2
C5 Elko 47yF 1
C6 Keramik-Kondensator 100 nF 1
Q1 Quarz 10 MHz 1
IC1 I2UM-PIC PIC18F1320P (programmiert + Fassung 18 pol. 1
IC2 FT232RL (vormontiert) 1
JP1, JP2 Pfostenleiste 3pol mit Jumper 2
ST1 USB-Buchse A printmontage 1
ST2 Anschlussklemme 5pol mit Wanne 1
ST3 Hohlbuchse gewinkelt 1
I2UM-LP Leiterplatte 1
USB-AA-1 USB-Kabel mit A-Stecker beidseitig 1
Zubehör
I2UM-Gg Gehäuse gebohrt 1
  Steckernetzteil 5V 1


Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
