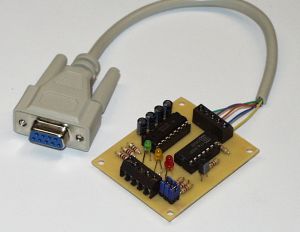

I2C-PC-Koppler für RS232

I2C PC Koppler für die RS232 Schnittstelle



Der I2C-PC-Koppler ist die günstigste Schnittstelle zwischen PC und dem I2C-Bus.

Beachten Sie bitte bei der Wahl, dass Sie die SDA Daten- und SCL Taktimpulse für den Bus selbst erzeugen müssen. Sie nageln die Befehle sozusagen Bit für Bit auf den Bus.

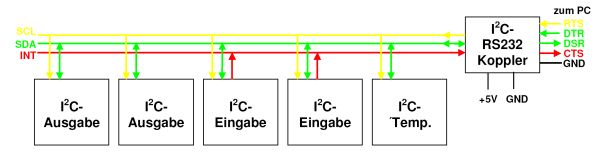

Funktionsbeschreibung des I2C-PC-Kopplers

Bitte klären SIe vor dem Kauf ab ob Sie mit Ihrer Programmierumgebung die Steuerleitungen RTS und DTR einzeln schalten können. Die Antworten vom Slave lesen Sie dann über die DSR-Leitung.

Der INT vom I2C-Bus wird auf die CTS-Leitung zurückgemeldet.

Unter Windows kann man die port.dll einsetzen. Beispiele in Visual Basic for Applikation (VBA) finden Sie im Downloadbereich oder der Produktseite
