FTDI NerO + Funksteckdosen ansteuern

Am I2C-Bus des FTDI NerO haben wir auch unseren 433 MHz Funksender angeschlossen. Damit ist es möglich Funksteckdosen anzusteuern.

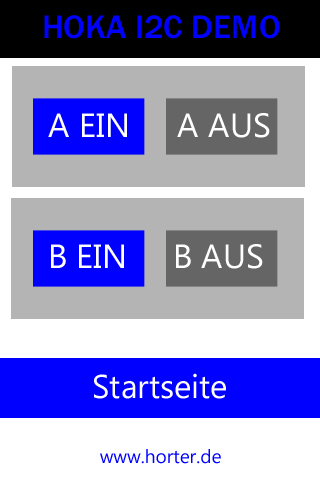

In dem Bild sind je zwei Buttons zum Ein- und Ausschalten der Steckdosen eingebaut.

//Variablen für Touchlogik + Farbwerte
 bool penDownOn30=false, penDownOn31=false, penDownOn32=false, penDownOn33=false;
 int32_t aOnButCol = BLUE, aOffButCol=GREY, bOnButCol = BLUE, bOffButCol=GREY ,aBackCol=LIGHTGREY,bBackCol = LIGHTGREY;

void display_funk()
 {
 CleO.Start();
 int tiefeBt1 = 100;
 CleO.StringExt(FONT_MEDIUM, 160, 0, BLUE, TM, 0, 0, „HOKA I2C DEMO“);
CleO.RectangleExt(0, 50, 350, 500, WHITE, TL, 0, 0);
 CleO.LineWidth(30);

if (penDownOnBack) {
 penDownOnBack = false;
 globalCurrSite = 0;
 } else if (penDownOn30) {
 penDownOn30 = false;
 send433Data(1,129);
 aBackCol = GREEN;
 aOnButCol = GREY;
 aOffButCol = BLUE;
 } else if (penDownOn31) {
 penDownOn31 = false;
 send433Data(1,130);
 bBackCol = GREEN;
 bOnButCol = GREY;
 bOffButCol = BLUE;
 } else if (penDownOn32) {
 penDownOn32 = false;
 send433Data(1,1);
 aBackCol = RED;
 aOnButCol = BLUE;
 aOffButCol = GREY;
 } else if (penDownOn33) {
 penDownOn33 = false;
 send433Data(1,2);
 bBackCol = RED;
 bOnButCol = BLUE;
 bOffButCol = GREY;
 }

//Hintergrund A
 CleO.RectangleExt(20, 60, 280, 125, aBackCol, TL, 0, 0);

//Hintergrund B
 CleO.RectangleExt(20, 200, 280, 125, bBackCol, TL, 0, 0);

//Gruppe A
 CleO.Tag(30);
 CleO.RectangleExt(30, 80, 100, 65, aOnButCol, TL, 0, 0);
 CleO.StringExt(FONT_MEDIUM,80, 110, WHITE, MM, 0, 0, „A EIN“);
CleO.Tag(32);
 CleO.RectangleExt(180, 80, 100, 65, aOffButCol, TL, 0, 0);
 CleO.StringExt(FONT_MEDIUM,230, 110, WHITE, MM, 0, 0, „A AUS“);

//Gruppe B
 CleO.Tag(31);
 CleO.RectangleExt(30, 220, 100, 65, bOnButCol, TL, 0, 0);
 CleO.StringExt(FONT_MEDIUM,80, 250, WHITE, MM, 0, 0, „B EIN“);
CleO.Tag(33);
 CleO.RectangleExt(180, 220, 100, 65, bOffButCol, TL, 0, 0);
 CleO.StringExt(FONT_MEDIUM,230, 250, WHITE, MM, 0, 0, „B AUS“);

CleO.Tag(100);
 CleO.LineColor(BLUE);
 CleO.Line(0, 375, 350, 375);
 CleO.StringExt(FONT_MEDIUM,160, 375, WHITE, MM, 0, 0, „Startseite“);
CleO.StringExt(FONT_SANS_2, 160, 440, BLUE, TM, 0, 0, „www.horter.de“);

CleO.Show();
 }

void control_funk()
 {
 int16_t x, y, dur, tag;
 CleO.TouchCoordinates(x, y, dur, tag);
 if (previousDur == 0 && dur != 0)
 {
 previousTag = tag;
 previousDur = 1;
 if (tag == 100)
 penDownOnBack = true;
 else if (tag == 30)
 penDownOn30 = true;
 else if (tag == 31)
 penDownOn31 = true;
 else if (tag == 32)
 penDownOn32 = true;
 else if (tag == 33)
 penDownOn33 = true;
 }
 else if (previousDur == 1 && dur == 0)
 {
 previousDur = 0;
 if (previousTag == 100)
 penDownOnBack = false;
 else if (previousTag == 30)
 penDownOn30 = false;
 else if (previousTag == 31)
 penDownOn31 = false;
 else if (previousTag == 32)
 penDownOn32 = false;
 else if (previousTag == 33)
 penDownOn33 = false;
 }
 }

void send433Data(int fb, int sb) //Erstes und zweites Bit
 {
 int wdh = 2;
 for (int i=0;i<wdh;i++)
 {
 Wire.beginTransmission(I2C_433MHz_ADDR);
 Wire.write(fb);
 Wire.write(sb);
 Wire.endTransmission();
 }
 }
